喷砂设备Blast Equipment

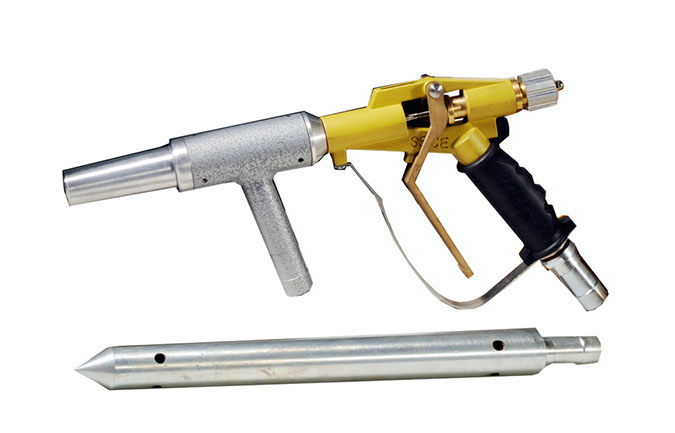

SSCE 2063

SSCE 2063

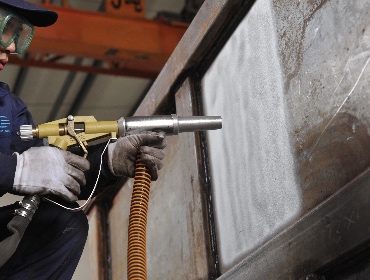

全气动真空喷砂枪是为供气有限或作业面小的环境而设计,非常轻便、紧凑、容易携带,是普通喷砂机不能使用时的理想替代工具。通过磨料吸引棒直接插入磨料桶里与吸砂管和喷砂枪连接。可用于各种常见的介质,将磨料直接喷射于工件表面,清理腐蚀的金属、砖石、玻璃及其他耐用表面,清除涂料、铁锈、焊缝处理,去毛刺、飞边、氧化皮、污垢表面处理。喷枪可用于干、湿喷砂,适用于小型货柜、边角、难以触及地方及修补工作。



型  号

SSCE2063

最高空气压力

12bar

磨料尺寸

0.5~1.5mm

磨料消耗(钢砂)

50~150kg/h

最大吸升长度

10m(标准5m)

最大吸升高度

5m

吸砂管尺寸

1” (通径)

空气管尺寸

1” (通径)

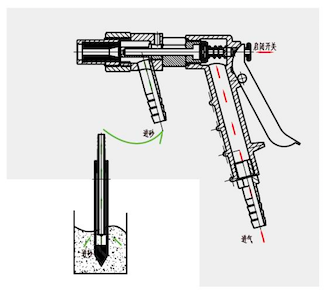

工作原理:工作时,通过高速压缩空气流的作用,在喷砂枪的空腔内形成一个负压区,负压腔由空气软管与磨料吸引棒相连接,磨料颗粒通过吸引棒被吸入喷枪后在压缩空气的推动下以很高的速度运动,撞击工件表面,完成表面清理或表面处理作业。






序号

订货号



序号

订货号



序号

订货号



1

163.02

引射介质入口嘴

12

163.09

防护罩

23

8002.SZ04-12

十字槽盘头螺钉

2

163.03

引射室壳体

13

163.10

调压螺杆

24

163.17

调焦套筒

3

163.04

引射嘴

14

163.11

拔叉杆

25

8007.LJ06

I型六角螺母C级

4

163.05

混合引射管

15

163.12

启闭阀杆

26

8008.22-32

轧固

5

8001.075-265

O型密封圈

16

8001.335-180

O型密封圈

27

6001.D25.20

吸砂管

6

163.06

后盖限位螺栓

17

163.13

手柄接管

28

6002.008

空气软管

7

163.07

  轮

18

163.14

斜口管接头

29

8002.YJ05-10

元机螺钉

8

163.18

  簧

19

8009.02

开口挡圈

30

8002.NLP04-06

内六角平端紧定螺钉

9

163.08

手把外套

20

163.15

销轴

31

8002.NLP05-06

内六角平端紧定螺钉

10

163.19

密封钢板纸

21

163.16

喷嘴

32



11

163.20

密封钢板纸

22

8002.SZ04-06

十字槽盘头螺钉

33




展开
